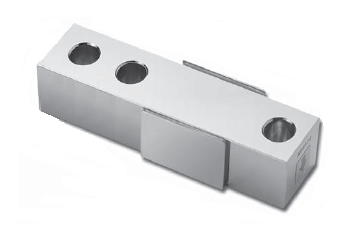

美国Celtron世铨SQB-500kg传感器,SQB-500kg称重传感器
产品品牌：美国Vishay世铨称重传感器,世铨称重传感器,Celtron称重传感器
产品型号：SQB-500kg称重传感器，SQB-500kg
产品特性：
l 单剪切梁称重传感器
l 可选不锈钢结构
l 电解镀镍合金工具钢
l IP67的防护等级
l 应用：料仓称，料斗秤
l 量程可选：500 – 20Klbs，250 -5000 kg
美国Celtron SQB-500kg传感器技术参数：
|
PARAMETER |
参数 |
VALUE |
|
|
NTEP/OIML Accuracy class |
精度等级 |
NTEP IIIL |
Non-Approved |
|
Maximum no,of intervals(n) |
分度值 |
3000 single(1) 5000 multiple(1) |
1000 |
|
Y=Ema*Vmin |
|
10000 |
5000 |
|
Standard capacities(Emax) |
量程 |
250, 500, 1000, 1500, 2000, 2500, 5000 |
|
|
Standard capacities(Emax) |
量程 |
500, 1K, 2K, 2.5K, 3K, 4K,5KSE, 5K, 10K, 15K, 20K |
|
|
Rated Output |
额定输出 |
3.0 mv/v±0.25% |
|
|
Zero Balance |
零点平衡 |
±1% |
|
|
Non linearity |
非线性 |
±0.025% |
±0.025%(SS:0.05) |
|
Hysteresis |
滞后 |
±0.25% |
±0.025%(SS:0.05) |
|
Creep after 20 minutes |
蠕变 |
±0.020% |
±0.020% |
|
Zero return 20 minutes |
零点恢复 |
±0.025% |
±0.030% |
|
Temp.effect on output |
灵敏度温漂 |
±0.0017% |
±0.0026% |
|
Temp.effect on zero |
零点温漂 |
±0.0010% |
±0.0015% |
|
Compensated temperature range |
可用温度范围 |
-10°C to + 40°C |
|
|
Operating temperature range |
温度补偿范围 |
-20°C to + 60°C |
|
|
Safe Overload |
安全载荷 |
150% |
|
|
Ultimate overload |
极限载荷 |
300% |
|
|
Rated Excitation |
推荐激励电压 |
10VDC/AC |
|
|
Maximum Excitation |
最大激励电压 |
15V DC/AC |
|
|
Input Impedance |
输入阻抗 |
385 ohm±5 ohm |
|
|
Output Impedance |
输出阻抗 |
350 ohm±3 ohm |
|
|
Insulation Resistance |
绝缘阻抗 |
>5000 M ohm |
|
|
Environmental proteciom |
防护等级 |
IP67 |
|

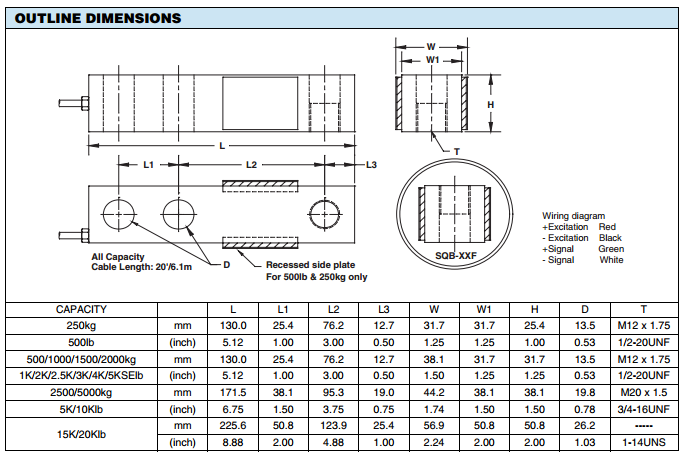

美国Celtron SQB-500kg传感器尺寸图：
美国celtron SQB传感器所有型号：
SQB-250kg SQB-500kg SQB-1t SQB-1.5t
SQB-2t SQB-2.5t SQB-5t
SQB-250kgSS SQB-500kgSS SQB-1tSS SQB-1.5tSS SQB-2tSS
SQB-2.5tSS SQB-5TSS
SQB-500 lb SQB-1K lb SQB-2K lb
SQB-2.5K lb SQB-3K lb SQB-4K lb
SQB-5KSE SQB-5K lb SQB-10K lb
SQB-15K lb SQB-20K lb
